Precisionsinjektion Mögelkomponenter: de osungna hjältarna i perfekta plastdelar
Inom injektionsformar fungerar precisionskomponenter som "hjärtventiler", som direkt bestämmer mögelpanel, noggrannhet och effektivitet. Här är 8 kritiskaprecisionskomponenteroch deras tekniska detaljer:
I. Kärnprecisionskomponenter
1. Hot Runner System
Funktion: Kontrollerar exakt smält plastflöde och eliminerar kalla sniglar
Viktiga delar:
Munstycke: borrtolerans ± 0,01 mm, titanlegering antikorrosion
Uppvärmningsspolar: PID -temperaturkontroll (± 1 ° C fluktuation)
Innovation:Xp mögelFlerpunktstemperaturkompensation
2. Guidesystem
Kritiska komponenter:
Guidstift: Hårdhet HRC60+, rakhet ≤0,005mm/m
Bussningar: oljeimpregnerad grafit självsmörjning
Standard: Japan JIS B5012 Ultra-Precision Grade
3. Ejektionssystem
Precisionselement:
Ejektorstift: SKD61 stål, spegelpolska (RA≤0,1μm)
Returnålar: Förladdad vår-anti-back-snedsdesign
Mikronivåbearbetning:
Karbidinsatser tål 5 miljoner cykler
Nano-coatings (t.ex. altin) förhindrar stickning
5. Kylsystem
Genombrott:
3D-tryckt konform kylning (40% effektivitetsförstärkning)
Kopparlegeringsmoduler för medicinska formar
6. Ventingsystem
Precision Design:
Ventiler med flera steg (0,02-0,05 mm djup)
Sintade metall porösa stål
7. Sensorsystem
Smart övervakning:
I form av trycksensorer (± 0,5% noggrannhet)
IR-temperaturåterkoppling i realtid
8. Quick Mold Change (QMC)
Precisionsinriktning:
Hydrauliska klämheter (± 0,005 mm repeterbarhet)
Av 5480 spline -gränssnitt

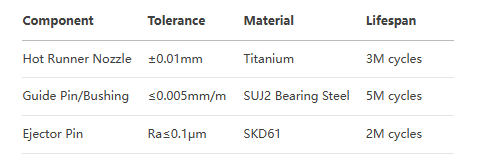

Ii. Jämförelse av tekniska specifikationer
Iii. Branschapplikationer
Medicinsk: Keramiska ejektorstift för insulinpennor (nollmetallföroreningar)
Elektronik: Volframkarbidinsatser för 0,2 mm tonkontakter
Optik: Nano-polerade kärnor uppnår pv <λ/4
Iv. Framtida teknik
Smarta komponenter: RFID-märkta ejektorer med användningsspårning
Självsmörjande material: Grafenbeläggningar (friktionskoefficient 0,05)
Atomnivåbearbetning: Jonstrålbehandling för sub-nanometerråhet
Precisionsmögelkomponenterär de "osynliga mästarna" av formsprutning, med deras framsteg som driver framsteg. Genom materiell innovation,bearbetning av ultraprecisionoch smart övervakning, XP -mögel omdefinierar kontinuerligt noggrannhetsstandards.
